Цепи приводные роликовые

Диапазон характеристик в серии

Наименование	Минимум	Максимум	Ед. изм.
Температура	8	140	°C
Расстояние между наружными пластинами (b3) не менее	2,40	80,0	мм
D1	2,31	36,00	мм
D3	5,00	65,0	мм
Высота (H)	7,5	90,0	мм
Ширина замка (b7)	10,5	252,3	мм
Разрушающая нагрузка	4,6	1200	кгс
Масса 1м цепи	0,20	63,0	кг

Доступные позиции

Наименование	Наименование ISO	Температура, °C	Расстояние между наружными пластинами (b3) не менее, мм	D1, мм	D3, мм	Высота (H), мм	Ширина замка (b7), мм	Разрушающая нагрузка, кгс	A, мм	Масса 1м цепи, кг

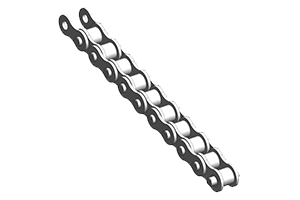

ПР-8-4,6	05В-1	8	3,00	2,31	5,00	7,5	12	4,6	н/д	0,20
ПР-9,525-9,1	06В-2	9	5,72	3,28	6,35	8,5	17	9,10	н/д	0,45
ПР-12,7-10-1	08-2	12	2,40	3,66	7,75	10,0	10,5	10,0	н/д	0,30
ПР-12,7-9	081-1	12	3,30	3,66	7,75	10,0	12	9,0	н/д	0,35
ПР-12,7-18,2-1	086-1	12	5,40	4,45	8,51	11,8	19	18,2	н/д	0,65
ПР-12,7-18,2	08В-1	12	7,75	4,45	8,51	11,8	21	18,2	н/д	0,75
ПР-15,875-23-1	101-1	15	6,48	5,08	10,16	14,8	20	23,0	н/д	0,80
ПР-15,875-23	10В-1	15	9,65	5,08	10,16	14,8	24	23,0	н/д	1,00
ПР-19,05-31,8	12А-1	19	12,70	5,94	11,91	18,2	33	31,8	н/д	1,90
ПР-25,4-60	16А-1	25	15,88	7,92	15,88	24,2	39	60,0	н/д	2,60
ПР-31,75-89	20А-1	31	19,05	9,53	19,05	30,2	46	89,0	н/д	3,80
ПР-38,1-127	24А-1	38	25,40	11,10	22,23	36,2	58	127,0	н/д	5,50
ПР-44,45-172,4	28А-1	44	25,40	12,70	25,40	42,4	62	172,4	н/д	7,50
ПР-50,8-227	32А-1	50	31,75	14,27	28,58	48,3	72	227,0	н/д	9,7
ПР-63,5-354	40А-1	63	38,10	19,84	39,68	60,4	89	354,0	н/д	16,0
ПРИ-78,1-360	49А-1	78	38,1	17,5	33,3	45,5	102	360	н/д	14,5
ПРИ-78,1-400 А	49А-1	78	38,1	19,00	40,0	56,0	102	400	н/д	19,8
ПРИ-103,2-650 А	65А-1	103	49,0	24,00	46,0	60,0	135	650	н/д	28,8
ПРИ-140-1200	—	140	80,0	36,00	65,0	90,0	182	1200	н/д	63,0
2ПР-12,7-31,8	08-2	12	7,75	4,45	8,51	11,80	35	31,8	13,92	1,4
2ПР-15,875-45,4	10В-2	15	9,65	5,08	10,16	14,80	41	45,4	16,59	1,9
2ПР-19,05-75	н/д	19	12,70	5,96	11,91	18,08	53,4	64,0	25,5	2,9
2ПР-25,4-114	16А-2	25	15,88	7,92	15,88	24,20	68	114,0	29,29	5,0
2ПР-31,75-177	20А-2	31	19,05	9,53	19,05	30,20	82	177,0	35,76	7,3
2ПР-38,1-254	24А-2	38	25,40	11,10	22,23	36,20	104	254,0	45,44	11,0
2ПР-44,45-344	28А-2	44	25,40	12,70	25,40	42,24	110	344,8	48,87	14,4
2ПР-50,8-453,6	32А-2	50	31,75	14,27	28,58	48,30	130	453,6	58,55	19,
3ПР-12,7-45,4	08В-3	12	7,75	4,45	8,51	11,80	50	45,4	13,92	2,0
3ПР-15,875-68,1	10В-3	15	9,65	5,08	10,16	14,80	57	68,1	16,59	2,8
3ПР-19,05-96	12А-3	19	12,70	5,96	11,91	18,08	76,2	96,0	22,78	4,3
3ПР-25,4-171	16А-3	25	15,88	7,92	15,88	24,20	98	171,0	29,29	7,5
3ПР-31,75-265,5	20А-3	31	19,05	9,53	19,05	30,20	120	265,5	35,76	11,0
3ПР-38,1-381	24А-3	38	25,40	11,10	22,23	36,20	150	381,0	45,44	16,5
3ПР-44,45-517,2	28А-3	44	25,40	12,70	25,40	42,24	160	517,2	48,87	21,7
3ПР-50,8-680,4	32А-3	50	31,75	14,27	28,58	48,30	190	680,4	58,55	28,3
4ПР-19,05-15500	н/д	19	12,7	5,94	11,91	17	104,8	155	25,5	7,7
4ПР-25,4-228	16А-4	25	15,88	7,92	15,88	24,20	129,9	228	29,29	10,9
4ПР-31,75-355	20А-4	31	19,05	9,53	19,05	30,20	157,5	355	35,76	14,7
4ПР-38,1-508	24А-4	38	25,40	11,10	22,23	36,20	197,1	508	45,44	22,0
4ПР-50,8-900	32А-4	50	31,75	14,27	28,58	48,30	252,3	900	58,55	38,0
