ПРИ-78,1-360
| Общие сведения | ||
|---|---|---|
| Тип машины: | Цепи приводные роликовые | |
| SUBTYPE: | однорядные с изогнутыми пластинами | |
| Наименование: | ПРИ-78,1-360 | |
| Наименование ISO: | 49А-1 | |
| Описание для ПРИ-78,1-360 |
|---|
| Цепи данного типа предназначены для передачи механической энергии от ведущего вала к ведомому в цепных передачах. Цепи состоят из соединённых шарнирами звеньев, обеспечивающих подвижность или «гибкость» цепи. |
| Характеристики | ||
|---|---|---|
| Температура: | 78 | °C |
| A: | н/д | мм |
| Разрушающая нагрузка: | 360 | кгс |
| Масса 1м цепи: | 14,5 | кг |
| Размеры | ||
|---|---|---|
| Расстояние между наружными пластинами (b3) не менее: | 38,1 | мм |
| D1: | 17,5 | мм |
| D3: | 33,3 | мм |
| Ширина замка (b7): | 102 | мм |
| Высота (H): | 45,5 | мм |

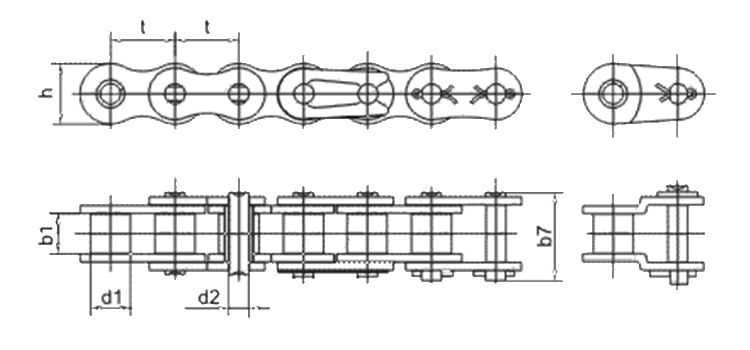

| Габаритный чертёж ПРИ-78,1-360 * |
|---|
|
