4ПР-38,1-508
| Общие сведения | ||
|---|---|---|
| Тип машины: | Цепи приводные роликовые | |
| SUBTYPE: | Четырехрядные | |
| Наименование: | 4ПР-38,1-508 | |
| Наименование ISO: | 24А-4 | |
| Описание для 4ПР-38,1-508 |
|---|
| Цепи данного типа предназначены для передачи механической энергии от ведущего вала к ведомому в цепных передачах. Цепи состоят из соединённых шарнирами звеньев, обеспечивающих подвижность или «гибкость» цепи. |
| Характеристики | ||
|---|---|---|
| Температура: | 38 | °C |
| A: | 45,44 | мм |
| Разрушающая нагрузка: | 508 | кгс |
| Масса 1м цепи: | 22,0 | кг |
| Размеры | ||
|---|---|---|
| Расстояние между наружными пластинами (b3) не менее: | 25,40 | мм |
| D1: | 11,10 | мм |
| D3: | 22,23 | мм |
| Ширина замка (b7): | 197,1 | мм |
| Высота (H): | 36,20 | мм |

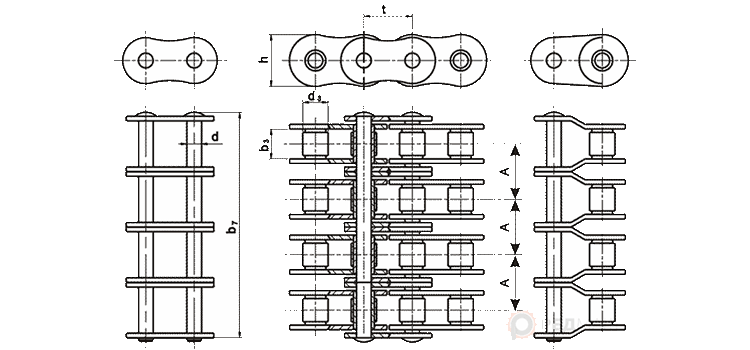

| Габаритный чертёж 4ПР-38,1-508 * |
|---|
|
